技術概述與核心優勢

2D視覺引導技術作為工業自動化領域的成熟應用，通過攝像頭捕捉平面圖像，結合先進的圖像處理算法，實現對目標物體的快速定位、識別和測量。這項技術特別適合中小企業自動化改造需求，具有以下顯著優勢：

1. 成本效益突出：系統投入僅為人工成本的1/3，投資回收期通常在6-12個月

2. 部署快速簡便：標準化的硬件組件和軟件工具，安裝調試周期可控制在3-5個工作日

3. 精度穩定可靠：重復定位精度可達±0.02mm，遠超人眼識別能力

4. 適應性強：通過簡單的參數調整即可應對不同產品型號，換型時間短至分鐘級






典型應用場景與案例分析

案例一：電子元件精準裝配

• 某電子連接器生產企業面臨人工裝配效率低、不良率高的困境。采用2D視覺引導系統后：

• 實現微型接插件的自動定位與裝配

• 裝配精度提升至±0.05mm

• 生產效率提高40%

• 不良率從5%降至0.3%以下

系統通過高分辨率工業相機捕捉元件位置，經圖像處理后引導機械臂完成精準抓取和裝配，徹底解決了人工操作難以保證一致性的問題。

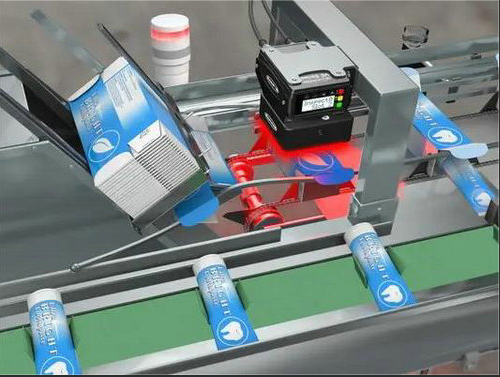

案例二：包裝箱噴碼定位

一家食品包裝企業需要在不同規格的包裝箱上噴印追溯碼：

• 傳統方式需人工調整噴頭位置，換型耗時15-20分鐘

• 引入2D視覺定位系統后：

         ①自動識別箱體邊緣和預設標識點

         ②實時計算噴碼位置坐標

         ③換型時間縮短至30秒內

         ④噴碼位置準確率達100%

案例三：沖壓件上下料引導

某五金沖壓件生產商使用2D視覺引導技術解決以下問題：

• 來料擺放位置不固定

• 人工取件效率低且存在安全隱患

• 實施效果：

         ①機器人準確識別隨機擺放的工件

         ②取放成功率99.8%以上

         ③生產效率提升35%

         ④完全消除人工操作的安全風險

技術實現關鍵要素

成功的2D視覺引導系統需要考慮以下關鍵因素：

1.光學系統配置：

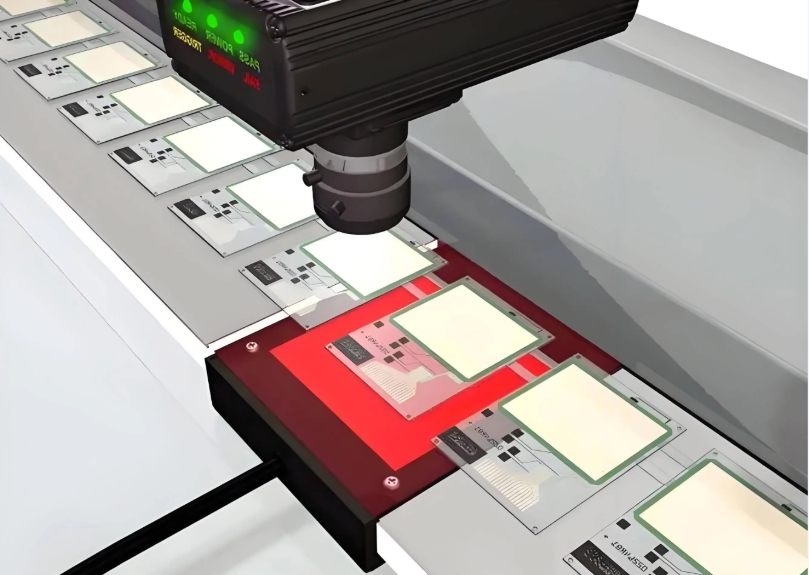

• 根據被測物特征選擇合適的光源（環形光、同軸光、背光等）

• 相機分辨率與視場范圍的合理匹配

• 適當?shù)?a href="http://www.omiabra.com/product.asp?pClass1=39&pClass2=44" target="_blank" >鏡頭焦距和光圈設置

2.算法選擇與優化：

• 基于特征的模板匹配技術

• 幾何圖案識別算法

• 邊緣檢測與輪廓分析

• 針對特殊場景的定制化算法開發

3.系統集成要點：

• 與機械臂或自動化設備的通訊接口

• 坐標系的統一與標定

• 抗干擾設計（應對振動、光線變化等）

中小企業實施建議

對于計劃引入2D視覺引導技術的中小企業，我們建議采取以下實施路徑：

1.需求分析階段：

• 明確需要解決的具體問題

• 確定關鍵性能指標（精度、速度等）

• 收集典型樣品（包含各種狀態）

2.方案驗證階段：

• 實驗室環境下的可行性測試

• 確定最佳光學配置

• 驗證算法穩定性

3.小規模試點：

• 選擇代表性工位進行試運行

• 收集實際生產數據

• 優化系統參數

4.全面推廣：

• 標準化操作流程

• 人員培訓

• 建立維護保養制度

投資回報分析

2D視覺引導系統的經濟效益主要體現在三個方面：

1.直接人力成本節約：

• 通常可替代1-2個工位的人工

• 年節約人力成本8-15萬元

2.質量提升收益：

• 減少不良品損失

• 降低返工和報廢成本

• 典型案例顯示年節約3-8萬元

3.生產效率提高：

• 設備利用率提升

• 生產節拍加快

• 間接效益約2-5萬元/年

綜合計算，大多數項目的投資回收期在6-9個月，后續每年可產生15-30萬元的持續效益。

技術發展趨勢

2D視覺引導技術正朝著以下方向發展：

1.智能化升級：

• 深度學習算法的引入

• 小樣本學習能力

• 自適應參數調整

2.易用性提升：

• 圖形化編程界面

• 自動標定工具

• 故障自診斷功能

3.系統集成度提高：

• 一體化設計

• 標準化通訊協議

• 云端數據管理

這些技術進步將進一步降低中小企業的使用門檻，擴大應用范圍。

結語

2D視覺引導技術以其成熟穩定、性價比高的特點，成為中小企業邁向自動化的理想選擇。無論是精密裝配、定位引導還是質量檢測，這項技術都能提供可靠的解決方案，幫助企業提升生產效率、保證產品質量，在激烈的市場競爭中贏得優勢。

對于有意進行自動化改造的中小企業，現在正是評估和引入2D視覺引導技術的合適時機。通過合理的規劃和分步實施，企業可以以可控的投資獲得顯著的效益提升，為未來的智能化發展奠定基礎。
